Mengenal Jenis Jenis, Perbedaan, dan Prinsip Kerja Gauge Secara Umum di Dunia Perindustrian

Dalam dunia perindustrian, alat ukur adalah hal yang sangat penting dan sangat dibutuhkan, tanpa adanya alat ukur proses produksi tidak dapat berjalan lancar karena jumlah dalam proses  pembuatan produk tidak dapat dihitung sesuai standarisasinya. Selain itu, mengenal dan memahami alat ukur yang akan digunakan juga tidak kalah pentingnya untuk mengindari ketidaksesuaian hasil produksi. Sehingga, mengenal alat ukur juga memiliki peran yang sangat penting dalam dunia industri. Dalam artikel ini kita akan membahas salah satu alat ukur yang umum digunakan di dunia perindustrian yaitu Gauge. Artikel ini akan memberikan gambaran umum tentang gauge, jenis-jenis gauge yang paling umum digunakan, perbedaannya, serta prinsip kerja gauge secara umum.

Sebelum membahas lebih jauh, mari kita mengenal alat ukur Gauge secara umum terlebih dahulu.

Apa Itu Alat Ukur Gauge?

Gauge adalah alat yang umumnya sering digunakan oleh para engineer untuk memeriksa dan mengukur batas toleransi suatu komponen, terutama dalam konteks pengukuran dimensi atau tingkat tekanan. Dalam industri, gauge sering digunakan untuk memastikan bahwa komponen atau produk memenuhi spesifikasi yang diinginkan, serta untuk memisahkan dimensi benda kerja yang sesuai.

Jenis-Jenis Gauge

Adapun beberapa jenis Gauge:



• Gauge Block

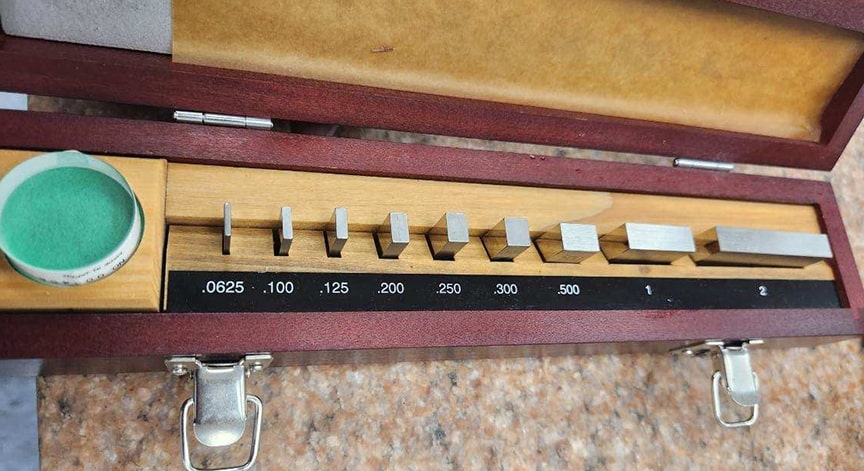

Gauge Block adalah standar panjang yang digunakan dalam pengukuran dimensi. NIST mendefinisikan gauge block sebagai "standar panjang yang memiliki permukaan datar dan paralel yang berlawanan". Gauge block digunakan untuk menghasilkan panjang yang presisi untuk kalibrasi atau untuk memeriksa akurasi alat ukur, dan dapat digabungkan dengan cara menyatukan blok-blok tersebut. Gauge block menyediakan permukaan datar dan paralel dengan akurasi beberapa juta inci, dan tersedia dalam set untuk memungkinkan pengguna membangun panjang apa pun yang mereka inginkan.

Sumber gambar: Gage Block Basics | Michelli Weighing & Measurement





• Ring Gauge

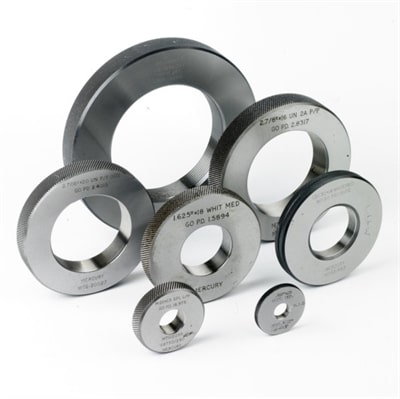

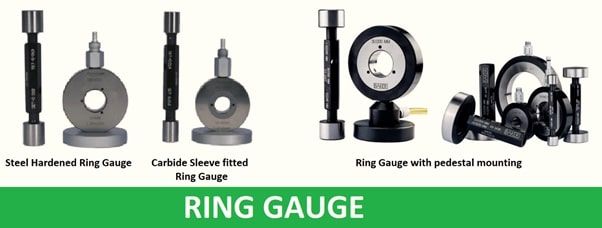

Ring gauge adalah cincin baja silinder dengan diameter dalam yang dipoles sesuai toleransi gauge dan digunakan untuk mengukur diameter luar objek silindris seperti pin, poros, splines, fasteners, dowel, dan stud.

Terdapat tiga jenis ring gauge, yaitu:

• Go Ring Gauge: Alat presisi tinggi untuk pengukuran perbandingan produksi dengan batas yang telah ditentukan. Dimensi ditentukan oleh toleransi OD (Outer Diameter)  maksimum dari objek yang diukur.
• No-Go Ring Gauge: Instrumen presisi untuk pengukuran perbandingan produksi berdasarkan batas yang telah ditentukan. Dimensi ditentukan oleh toleransi OD (Outer Diameter) minimal dari objek yang diukur.
• Master atau Setting Ring Gauge: Digunakan untuk mengkalibrasi atau mengatur alat ukur seperti mikrometer dan pembanding optik.

Ring gauge digunakan untuk membandingkan gauge, menguji, mengkalibrasi, dan menetapkan standar lainnya dalam berbagai aplikasi industri.

Sumber gambar: Types of Gauges in Metrology - Complete Explanation - Mechanical Booster



• Thread Gauge

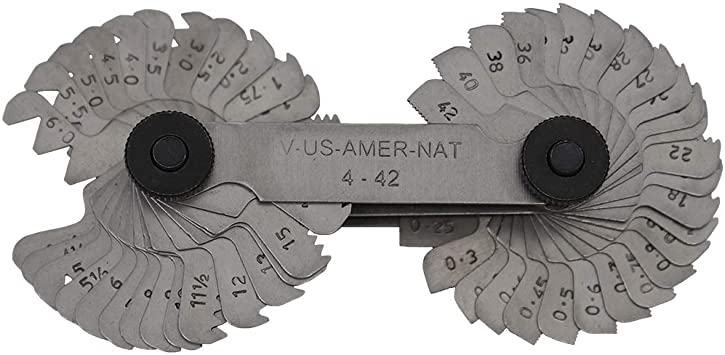

Thread Gauge, juga dikenal sebagai Screw Pitch Gauge. Alat ini memiliki strip atau bilah dengan gigi yang disesuaikan secara presisi dengan bentuk ulir. Screw pitch gauge adalah alat yang umum digunakan untuk memilih dan memverifikasi pitch ulir sekrup. Alat ini terdiri dari sejumlah bilah datar yang dipotong sesuai pitch tertentu dan dipasang pada penahan yang bisa diputar.

• Set metrik biasanya memiliki pitch dari 0,4 hingga 6 mm.
• Set untuk ulir Inggris memiliki pitch dari 4 hingga 28 ulir per inci.

Bilah gauge yang paling cocok dipilih dan ditempelkan pada ulir yang akan diperiksa untuk memeriksa pitch-nya. Mungkin perlu mencoba beberapa bilah berbeda sebelum menemukan yang tepat.

Sumber gambar: Types of Gauges in Metrology - Complete Explanation - Mechanical Booster



• Radius Gauge

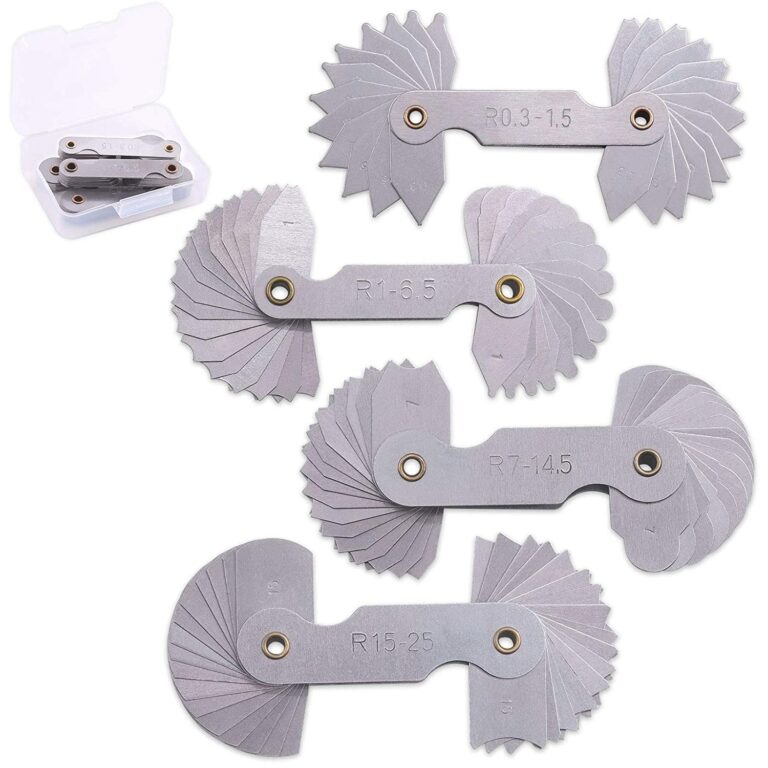

  Gauge ini digunakan untuk memverifikasi radius kelengkungan pada permukaan cembung dan cekung, serta bahu, dalam rentang 1 hingga 25 mm. Alat ini terdiri dari serangkaian pelat tipis dengan berbagai radius di ujungnya. Setiap set terdiri dari 16 bilah cembung dan 16 bilah cekung. Radius gauge umumnya digunakan untuk pekerjaan tata letak, inspeksi komponen, dan sebagai template untuk mengasah alat potong.



Sumber gambar: Types of Gauges in Metrology - Complete Explanation - Mechanical Booster





• Thread Plug Gauge

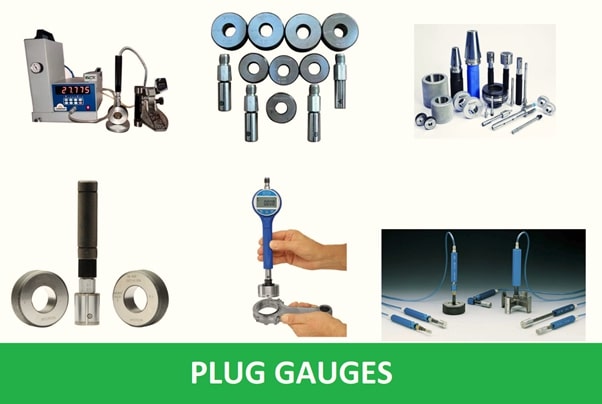

Plug gauge adalah alat ukur silindris yang menyerupai dumbel, dengan satu sisi sebagai go gauge dan sisi lainnya sebagai no-go gauge. Gauge ini digunakan untuk memverifikasi ukuran barang yang diproduksi tanpa menggunakan skala.

• Go Gauge: Menunjukkan kondisi material maksimum. Jika go gauge masuk ke dalam lubang dengan lancar, berarti bagian tersebut memenuhi spesifikasi.
• No-Go Gauge: Menunjukkan kondisi material minimum. Jika no-go gauge tidak masuk ke dalam lubang, berarti bagian tersebut memenuhi spesifikasi.

Plug gauge tidak menunjukkan nilai aktual dari dimensi yang diperiksa, tetapi memastikan bahwa ukuran komponen yang diperiksa berada dalam batas toleransi yang ditentukan. Plain gauges digunakan untuk memeriksa lubang dan poros yang tidak berulir.

Sumber gambar: Types of Gauges in Metrology - Complete Explanation - Mechanical Booster





• Thread/Screw Ring Gauge



Screw Ring Gauge adalah alat ukur presisi yang digunakan untuk memeriksa ulir luar (external threads) pada baut, poros, atau komponen berulir lainnya.

Gauge ini terdiri dari dua bagian utama, yaitu:

• Go Gauge: Digunakan untuk memastikan ulir luar berada dalam batas toleransi maksimum. Jika go gauge masuk dengan lancar, berarti ulir tersebut sesuai dengan spesifikasi.
• No-Go Gauge: Digunakan untuk memastikan ulir luar tidak melebihi batas toleransi minimum. Jika no-go gauge tidak masuk, berarti ulir tersebut sesuai dengan spesifikasi.

Screw Ring Gauge membantu memastikan bahwa ulir luar pada komponen memenuhi standar kualitas yang diinginkan tanpa menunjukkan nilai aktual dari dimensi ulir tersebut.

Sumber gambar: TSCREW RING GAUGES - Mercury Tool & Gauge



Nah itulah beberapa jenis Gauge, sebenarnya jenis gauge masih lebih banyak lagi dan memiliki kegunaan yang berbeda beda tetapi ada juga yang bentuknya mirip dengan jenis Gauge yang lain. Setelah membahas jenis-jenis Gauge. Berikutnya kita akan membahas perbedaan dari semua jenis Gauge ini.

Perbedaan Jenis-Jenis Gauge

Setiap jenis Gauge dirancang untuk tujuan spesifik dalam memastikan akurasi dimensi dan ulir komponen, sesuai dengan standar industri yang ditentukan. Gauge block memberikan standar panjang presisi untuk kalibrasi, Ring gauge mengukur diameter luar, Thread gauge memeriksa pitch ulir, Radius gauge memverifikasi radius kelengkungan, Thread plug gauge memeriksa ukuran lubang dalam, dan Thread/Screw ring gauge memastikan akurasi ulir luar. Keseluruhan, alat-alat ini memainkan peran penting dalam memastikan kualitas dan ketepatan dalam berbagai aplikasi industri dan manufaktur.

Nah itulah perbedaanya, jadi setiap jenis Gauge memiliki kegunaan yang berbeda beda, selanjutnya mari kita membahas prinsip kerja alat ukur Gauge secara umum di dunia perindustrian.

Prinsip Kerja Alat Ukur Gauge Secara Umum di Dunia Perindustrian

Alat ukur Gauge adalah instrumen yang digunakan untuk memastikan ketepatan dan kualitas dimensi komponen dalam proses produksi industri. Meskipun ada berbagai jenis Gauge, prinsip kerja mereka umumnya serupa. Berikut adalah prinsip kerja umum alat ukur Gauge:



• Pengukuran Tanpa Skala



Gauge umumnya tidak memiliki skala pengukuran. Mereka bekerja dengan memastikan komponen yang diperiksa sesuai atau tidak dengan batas toleransi yang telah ditentukan. Misalnya, go/no-go Gauge memiliki dua sisi, satu sisi go untuk memastikan komponen tidak lebih besar dari ukuran maksimum yang diizinkan, dan satu sisi no-go untuk memastikan komponen tidak lebih kecil dari ukuran minimum yang diizinkan.



• Penggunaan Standar Referensi



Gauge sering digunakan sebagai standar referensi dalam kalibrasi dan inspeksi. Mereka memungkinkan pengguna untuk membandingkan dimensi komponen yang sedang diuji dengan standar yang diketahui dan diterima. Misalnya, Gauge block digunakan untuk mengkalibrasi alat ukur presisi lainnya.





• Presisi Tinggi



Alat ukur Gauge dirancang untuk memberikan pengukuran yang sangat presisi. Mereka dibuat dengan toleransi yang sangat ketat untuk memastikan hasil pengukuran yang akurat dan konsisten. Ini sangat penting dalam industri di mana sedikit perbedaan dalam dimensi dapat mempengaruhi fungsi dan kualitas produk akhir.



• Pengukuran Cepat dan Efisien



Gauge memungkinkan pengukuran cepat dan efisien tanpa memerlukan alat ukur tambahan. Mereka memungkinkan pengguna untuk dengan cepat menentukan apakah suatu komponen sesuai dengan spesifikasi yang diinginkan. Ini membantu meningkatkan efisiensi proses produksi dan memastikan kontrol kualitas yang lebih baik.



• Penggunaan dalam Berbagai Aplikasi Industri



Gauge digunakan dalam berbagai aplikasi industri, mulai dari manufaktur komponen otomotif, pesawat terbang, hingga elektronik. Mereka digunakan untuk memeriksa dimensi komponen selama proses produksi, memastikan bahwa setiap bagian memenuhi standar kualitas yang ditentukan.

Jadi Alat ukur gauge adalah bagian penting dalam dunia industri untuk menjamin ketepatan dan kualitas produk. Walaupun terdapat berbagai jenis gauge, secara umum mereka bekerja dengan cara yang presisi, cepat, dan efisien untuk memverifikasi dimensi komponen sesuai standar yang telah ditentukan, sehingga memastikan bahwa produk akhir akan memenuhi spesifikasi yang diharapkan.

Seperti itulah pembahasan artikel kita kali ini, untuk selanjutnya kita akan membahas lebih spesifik ke bagian jenis alat alat yang sudah kita bahas ini. Sebagai penutup, pentingnya alat ukur gauge dalam memastikan ketepatan dan kualitas produk industri tidak bisa diabaikan. Kalibrasi alat ukur gauge secara rutin adalah kunci untuk menjaga akurasi dan keandalan alat tersebut. Dengan kalibrasi yang tepat, Anda dapat memastikan bahwa setiap komponen yang diproduksi memenuhi standar yang telah ditetapkan, mengurangi risiko cacat produk, dan meningkatkan efisiensi produksi.
