Gauge Block dan Ring Gauge memiliki peran penting dalam semua industri, sebelum membahas mengenai kedua alat itu lebih dalam, mari kita bahas mengenai pentingnya pengukuran Teknik presisi dalam industri dalam menggunakan alat ukurnya.

Menurut Global Instrument Services (2024) dan Sumasto et al. (2024) dalam buku Dasar-Dasar Teori Metrologi nya pengukuran presisi sangatlah penting dalam industri dan sains, sektor ini termasuk manufaktur, laboratorium, teknik, dan kesehatan. Dalam hal ini keandalan hasil pengukuran dapat mempengaruhi keputusan yang dibuat dalam pengujian kualitas, proses produksi, atau diagnosis medis. Oleh karena itu, perusahaan perusahaan sangat penting untuk memperhatikan alat alat ukurnya secara teratur untuk memastikan tingkat presisinya karena kelalaian akibat tidak memperhatikan tingkat presisi dapat menyebabkan kecacatan produk dan ketidakpuasan pelanggan.

Nah itulah pentingnya teknik presisi dalam pengukuran alat ukurnya. Setelah itu mari kita mulai merujuk pada kedua alat yang akan dibahas yaitu Gauge block dan Ring gauge. Berikut adalah penjelasan singkat dari kedua alat ukur tersebut:

Gauge block adalah blok presisi tinggi yang digunakan sebagai standar panjang dalam pengukuran. Blok-blok ini dapat disusun bersama untuk menghasilkan panjang yang diinginkan dengan akurasi tinggi.

Ring gauge adalah alat pengukur berbentuk cincin yang digunakan untuk memeriksa diameter luar objek berbentuk silindris. Alat ini membantu memastikan bahwa dimensi luar sesuai dengan standar yang ditentukan.

Itulah penjelasan singkat dari kedua alat ukur itu, agar lebih paham lagi, mari kita bahas lebih rinci lagi mengenai kedua alat ukur itu dan peran pentingnya

1. Gauge Block

Gauge block, juga dikenal sebagai gage block atau Johansson gauge, adalah blok metal atau keramik yang telah diperoleh dengan presisi tinggi untuk digunakan sebagai standar panjang dalam pengukuran. Blok-blok ini biasanya datang dalam set yang beragam panjang, dan dapat diletakkan bersama untuk menciptakan panjang yang diinginkan dengan tingkat ketepatan yang sangat rendah. Blok-blok ini biasanya terbuat dari baja atau keramik dan tersedia dalam berbagai panjang yang dapat disusun untuk mencapai panjang tertentu.

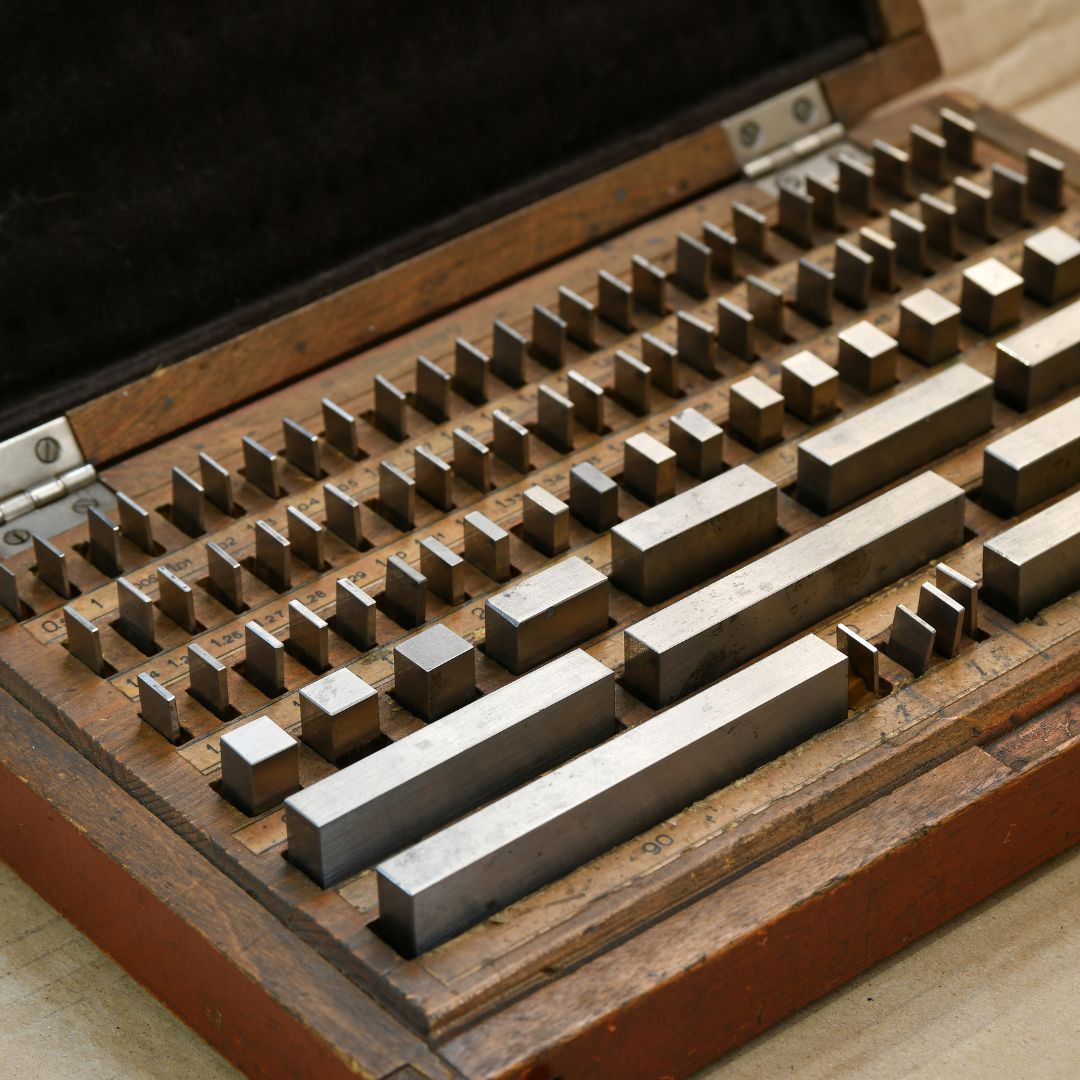

Sumber gambar: Gauge Block Set Metric Steel 32 blocks – engineering-gauge.co.uk

Prinsip Kerja dan Cara Penggunaan

Gauge block bekerja dengan cara menggabungkan beberapa blok untuk mencapai panjang yang diinginkan. Blok-blok ini dapat "dikunci" bersama menggunakan tekanan udara atau minyak agar tidak ada celah di antara mereka. Penggunaannya melibatkan pengaturan blok secara berurutan untuk mencapai panjang yang tepat.

Kegunaan Utama dalam Berbagai Industri

Gauge block mempunyai banyak kegunaan di berbagai industri diantaranya dapat digunakan dalam kalibrasi alat pengukur lain, pengaturan mesin presisi, dan inspeksi kualitas di berbagai industri, termasuk manufaktur, otomotif, dan penerbangan. Fungsi utama alat ini membantu memastikan bahwa semua pengukuran konsisten dan sesuai dengan standar.

Pentingnya Kalibrasi

Kalibrasi gauge block sangat penting untuk memastikan akurasi dan konsistensi pengukuran. Tanpa kalibrasi yang tepat, ketepatan pengukuran dapat menurun, yang dapat mempengaruhi kualitas produk akhir. Perusahaan kami menyediakan layanan kalibrasi profesional untuk memastikan alat ukur Anda selalu dalam kondisi optimal.

2. Ring Gauge

Definisi dan Deskripsi

Ring gauge adalah alat pengukur berbentuk cincin yang terbuat dari bahan yang stabil secara termal yang digunakan untuk memeriksa diameter luar objek berbentuk silinder.Alat ini biasanya terbuat dari baja dan digunakan untuk pengukuran komparatif serta inspeksi kualitas.

Sumber gambar: M42 M45 M48 M52 M56 metric thread ring plug gauge 6g 6H in stock Dongguan Bewell Precision Machinery Co.,Ltdwww.measuringgage.com

Prinsip Kerja dan Cara Penggunaan

Ring gauge digunakan dengan menggeser cincin di sepanjang permukaan komponen untuk memastikan bahwa dimensi luar sesuai dengan standar yang telah ditentukan. Ada dua jenis Ring gauge yaitu Plain Ring gauge (untuk mengukur diameter luar yang polos) dan Thread Ring Gauge (untuk mengukur ulir luar).

Kegunaan Utama dalam Berbagai Industri

Ring gauge digunakan dalam berbagai industri seperti otomotif, penerbangan, dan manufaktur untuk memastikan bahwa komponen-komponen yang diproduksi memiliki dimensi yang tepat. Ini penting untuk memastikan bahwa komponen dapat dirakit dengan benar dan berfungsi dengan baik.

Pentingnya Kalibrasi

Kalibrasi Ring gauge sangat penting untuk menjaga standar kualitas. Tanpa kalibrasi yang tepat, alat ini bisa menghasilkan pengukuran yang tidak akurat, yang dapat mempengaruhi keandalan dan keselamatan produk. Perusahaan kami menawarkan layanan kalibrasi untuk memastikan Ring gauge Anda selalu akurat.

Nah setelah kalian memahami peran penting dari Gauge block dan Ring gauge itu sendiri, maka selanjutnya kita akan membahas kepada fokus utama kita yaitu pada aplikasi kedua alat ukur ini dalam industri dan manufaktur dan juga penggunaan teknik presisi melalui contoh dari studi kasus yang umumnya terjadi di dalam industri manufaktur.

Gauge block dan ring gauge umumnya sering digunakan dalam berbagai proses manufaktur untuk memastikan akurasi dimensi komponen. Misalnya, gauge block digunakan untuk mengkalibrasi alat ukur seperti mikrometer dan vernier caliper, serta untuk mengatur dan mengukur mesin presisi. Di sisi lain, ring gauge digunakan untuk memeriksa diameter luar batang atau poros dan memastikan bahwa komponen memiliki dimensi yang sesuai standar.

Adapun studi kasus atau contoh penggunaan dalam teknik presisi adalah sebuah pabrik otomotif yang menggunakan gauge block untuk mengatur mesin penggiling sehingga dapat memproduksi komponen mesin dengan toleransi yang sangat ketat. Sementara itu, ring gauge digunakan dalam proses kontrol kualitas untuk memeriksa diameter luar poros sebelum dipasang dalam mesin. Dengan alat-alat ini, perusahaan dapat memastikan bahwa setiap komponen memenuhi spesifikasi yang ditetapkan dan berfungsi dengan baik dalam sistem yang lebih besar.

nah itulah contoh dalam aplikasi dan teknik presisinya, jadi kesimpulannya  Gauge block dan Ring gauge memainkan peran krusial dalam memastikan pengukuran presisi di berbagai industri. Gauge block digunakan sebagai standar panjang yang sangat akurat, sedangkan ring gauge memastikan dimensi luar dari komponen silinder sesuai dengan standar. Keduanya membantu menjaga kualitas, konsistensi, dan efisiensi dalam proses produksi dan inspeksi.

Selain itu, adapula dampak positif pada kualitas dan efisiensi industri penerapan Gauge block dan Ring gauge dalam manufaktur dan teknik presisi yang memberikan dampak positif yang signifikan yaitu:

• Kualitas Produk yang Tinggi:

Alat ukur ini memastikan bahwa setiap komponen memenuhi spesifikasi yang ketat, mengurangi resiko kecacatan produk.

• Efisiensi Operasional:

Dengan pengukuran yang akurat, proses produksi dapat berjalan lebih lancar, mengurangi waktu henti mesin dan peningkatan produktivitas.

• Kepuasan Pelanggan:

Produk yang akurat dan berkualitas tinggi meningkatkan kepuasan pelanggan, yang pada akhirnya meningkatkan reputasi perusahaan.

Dengan pemahaman yang baik tentang pentingnya pengukuran presisi dan kalibrasi alat ukur, perusahaan dapat memastikan bahwa mereka selalu menghasilkan produk yang memenuhi standar kualitas tinggi. Layanan kalibrasi profesional yang kami tawarkan membantu menjaga alat pengukur Anda dalam kondisi optimal, mendukung proses manufaktur dan teknik presisi Anda untuk mencapai hasil terbaik.

Referensi:

Akurasi dan Presisi di Kalibrasi: Fondasi Penting Pengukuran - Global Instrument Services. (n.d.). Jasa Kalibrasi - PT. Global Instrument Services. https://www.ptgis.id/post/akurasi-dan-presisi-di-kalibrasi-fondasi-penting-pengukuran

Gauge Blocks. (n.d.). https://engineeringtechnology.org/metrology/measuring-devices/reference-standards/gage-blocks/

Sumasto, F., Arohman, A. W., Zen, M., Akbar, F. A., & Gurning, R. H. (2024, October 4). Dasar-Dasar Teori Metrologi. https://repository.penerbiteureka.com/publications/584703/dasar-dasar-teori-metrologi#cite

Wikipedia contributors. (2024, April 1). Ring gauge. Wikipedia. https://en.wikipedia.org/wiki/Ring_gauge
