Apa itu Torque Meter?
Torque Meter/ Torque Tester alat yang digunakan untuk mengukur kekuatan putaran atau torque. torque adalah gaya yang membuat sesuatu berputar dan biasanya diukur dalam satuan Newton-meter (Nm). Torque Meter bekerja dengan cara diletakkan di antara poros yang berputar dan objek yang digerakkannya. Saat poros berputar, Torque Meter mengukur seberapa besar putaran ini dan memberikan pembacaan langsung dari torque yang diterapkan.
Torque Meter juga bisa disebut sebagai transduser torque. Alat ini mengubah pengukuran torque menjadi sinyal listrik yang bisa diukur dan dibaca. Semakin besar torque yang diterapkan, semakin besar juga sinyal listrik yang dihasilkan. Torque Meter sering digunakan dalam berbagai aplikasi teknik dan industri untuk memastikan mesin atau komponen bekerja dengan baik.

Sumber gambar: https://www.thomassci.com/_resources/_global/media/resized/00073/ihwx.297f26dc-071f-4d9d-ad5d-07df01fa55ab.500.500.jpg
Fungsi Torque Meter
Torque meter memiliki beberapa fungsi utama, berikut ini adalah fungsi utamanya alat ini:
- Memastikan Kualitas
Torque Meter digunakan untuk menjamin bahwa setiap baut atau sekrup telah dikencangkan dengan kekuatan yang sesuai. Dengan alat ini, teknisi dapat memverifikasi bahwa torque yang diterapkan pada setiap sambungan memenuhi spesifikasi yang ditetapkan, sehingga komponen dapat berfungsi dengan baik tanpa risiko longgar atau terlalu kencang.
- Pengendalian Proses
Dalam proses produksi dan perakitan, konsistensi adalah kunci. Torque Meter membantu menjaga konsistensi dengan mengukur torque secara akurat pada setiap tahap produksi. Hal ini memastikan bahwa setiap produk yang dihasilkan memiliki kualitas yang seragam dan memenuhi standar yang ditetapkan.
- Pemeliharaan dan Inspeksi
Torque Meter juga berperan penting dalam pemeliharaan dan inspeksi rutin. Dengan alat ini, teknisi dapat memeriksa kekencangan komponen pada interval tertentu untuk memastikan tidak ada bagian yang longgar atau berisiko rusak. Ini membantu mencegah kegagalan mekanis yang dapat menyebabkan kerusakan lebih lanjut atau downtime yang mahal.
- Kalibrasi Alat
Selain itu, Torque Meter digunakan untuk mengkalibrasi alat pengencang seperti torque wrench. Alat pengencang perlu berfungsi dengan benar dan akurat untuk memastikan torque yang diterapkan sesuai dengan kebutuhan. Kalibrasi rutin menggunakan Torque Meter memastikan alat-alat ini tetap dalam kondisi optimal dan memberikan hasil yang dapat diandalkan.
Jenis-jenis Torque Meter
Torque Meter memiliki beberapa jenis, yaitu:

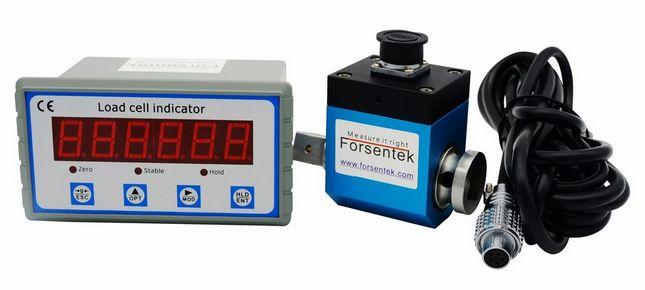

- Rotary Torque Meter
Rotary Torque Meter dirancang khusus untuk mengukur torsi pada poros yang berputar. Alat ini sangat efektif dalam situasi di mana poros berputar secara terus-menerus, seperti dalam mesin atau alat berat. Cara kerja pada alat ini biasanya dilengkapi dengan cincin slip atau sistem elektronik nirkabel yang mentransmisikan sinyal torsi saat poros berputar. Cincin slip ini memungkinkan transmisi sinyal tanpa gangguan meskipun poros sedang berputar dengan kecepatan tinggi. Pengaplikasi Rotary Torque Meter sering digunakan dalam industri otomotif untuk mengukur torsi pada mesin mobil, selain itu,dalam manufaktur untuk menguji torsi pada poros produksi, serta dalam pengembangan produk untuk memastikan komponen berfungsi dengan baik di bawah kondisi dinamis.

Sumber gambar:

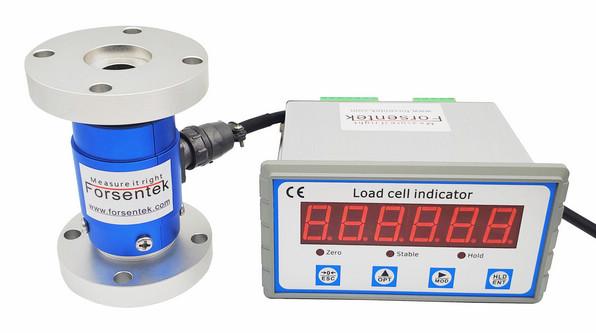

- Reaction Torque Meter
Reaction Torque Meter dirancang untuk mengukur torsi statis atau non-rotasional. Alat ini sangat berguna dalam aplikasi yang memerlukan pengukuran torsi dengan tingkat presisi yang sangat tinggi dan di mana tidak ada putaran yang terjadi. Alat ini bekerja dengan cara mengukur reaksi torsi yang dihasilkan oleh objek yang tidak berputar. Ketika gaya torsi diterapkan, sensor dalam alat ini menangkap reaksi gaya tersebut dan mengonversinya menjadi sinyal yang dapat diukur.Reaction Torque Meter sering digunakan dalam pengujian laboratorium, kalibrasi alat, serta dalam proses perakitan di mana pengukuran torsi presisi sangat penting untuk kualitas dan keamanan produk.

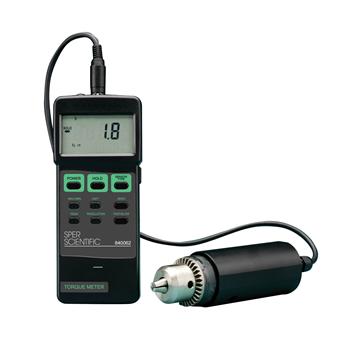

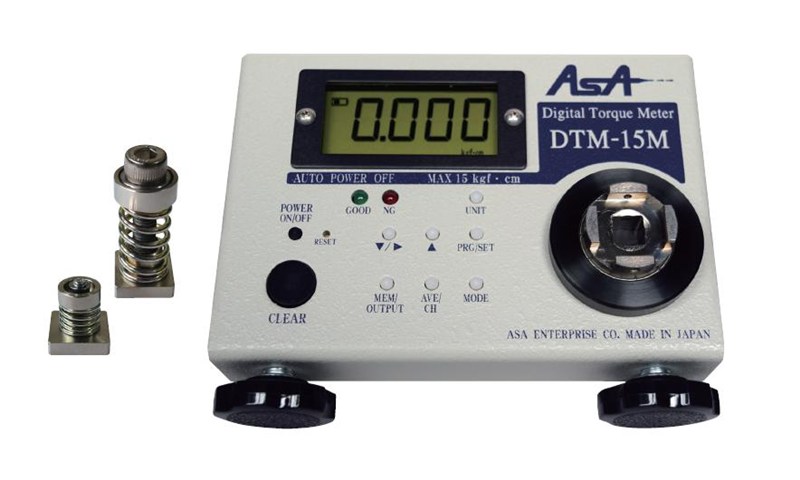

- Digital Torque Meter
Digital Torque Meter adalah alat yang digunakan untuk mengukur torsi dan menampilkan hasilnya secara digital. Berbeda dengan Torque Meter analog yang menggunakan dial atau jarum, Digital Torque Meter dilengkapi dengan layar digital yang memberikan pembacaan yang mudah dibaca dan lebih akurat. Alat ini sering kali memiliki fitur tambahan yang membuatnya lebih serbaguna dan berguna dalam berbagai aplikasi teknik dan industri.
Cara kerja alat ini mengukur torsi yang diterapkan pada suatu objek dan kemudian mengonversi pengukuran tersebut menjadi data digital. Data ini kemudian ditampilkan pada layar digital dalam satuan yang relevan, seperti Newton-meter (Nm). Beberapa model juga dilengkapi dengan sensor yang sangat sensitif yang memungkinkan pengukuran torsi dengan tingkat presisi yang sangat tinggi.
Alat ini banyak digunakan dalam industri otomotif untuk mengukur torsi pada komponen mesin dan pengencangan baut, manufaktur untuk pengendalian kualitas, pengujian produk untuk mengukur kinerja komponen, kalibrasi alat untuk memastikan akurasi alat pengencang, serta pemeliharaan industri untuk memantau torsi pada peralatan.

Sumber gambar: https://www.asa-tool.com/en/2-1933-33982/product/Digital-Torque-Meters-DTM-15M-150M-id174876.html
Penggunaan Torque Meter Dalam Pengujian dan Kalibrasi
Torque Meter memiliki berbagai penggunaan dalam pengujian dan kalibrasi. Alat ini digunakan untuk menguji torsi pada berbagai komponen mesin dan peralatan guna memastikan bahwa mereka bekerja sesuai dengan spesifikasi yang ditetapkan. Pengukuran torsi membantu dalam mengevaluasi kinerja dan daya tahan komponen di bawah berbagai kondisi operasional. Selain itu, Torque Meter sering digunakan untuk mengkalibrasi alat pengencang seperti torque wrench, memastikan bahwa alat tersebut memberikan pembacaan torsi yang akurat dan dapat diandalkan.
Dalam proses produksi, Torque Meter digunakan untuk mengukur torsi pada berbagai tahap perakitan guna memastikan setiap langkah dilakukan dengan benar dan konsisten, menjaga kualitas produk dan menghindari cacat produksi. Alat ini juga digunakan dalam pemeliharaan rutin untuk memeriksa dan mengukur torsi pada komponen-komponen yang sering mengalami tekanan dan gaya torsi, membantu mendeteksi masalah lebih awal sebelum menyebabkan kerusakan besar.
Torque Meter juga berperan dalam penelitian dan pengembangan, di mana digunakan untuk mengukur dan menganalisis torsi pada prototipe dan model baru. Ini membantu insinyur dan peneliti memahami bagaimana torsi mempengaruhi kinerja dan keandalan desain baru. Dengan demikian, Torque Meter adalah alat yang sangat penting dalam berbagai aplikasi teknik dan industri, dari pengujian komponen hingga kalibrasi alat dan pemeliharaan peralatan.
Apa itu Torque Wrench?
Torque Wrench adalah alat yang digunakan untuk mengencangkan baut atau mur dengan jumlah torsi tertentu yang telah ditetapkan. Alat ini membantu pengguna memastikan bahwa kekuatan pengencangan selalu konsisten. Torque wrench sangat penting dalam industri yang membutuhkan presisi tinggi seperti konstruksi, manufaktur, dan perawatan peralatan. Dengan menggunakan torque wrench, kita dapat memastikan setiap baut atau mur dikencangkan dengan kekuatan yang tepat, sehingga keselamatan dan kinerja optimal dapat terjaga.

Sumber gambar: https://hupshenghardware.com/wp-content/uploads/2021/03/GTOS-GB03-1-600x600.jpg
Fungsi Torque Wrench
- Mengencangkan Baut dan Mur
Fungsi utama torque wrench adalah untuk mengencangkan baut dan mur dengan torsi yang telah ditentukan. Ini memastikan bahwa sambungan yang dikencangkan memiliki kekuatan yang cukup tanpa berlebihan, yang dapat menyebabkan kerusakan.
- Menjaga Keselamatan dan Integritas Struktur
Dengan memastikan bahwa torsi yang diterapkan sesuai dengan spesifikasi, torque wrench membantu menjaga keselamatan dan integritas struktur atau mesin. Pengencangan yang tepat mencegah masalah seperti keausan dini atau kerusakan struktural.
- Mencegah Kerusakan Alat dan Komponen
Torque wrench membantu mencegah kerusakan yang mungkin terjadi jika baut atau mur dikencangkan terlalu kuat. Penggunaan alat ini memastikan bahwa kekuatan yang diterapkan tepat sesuai kebutuhan, melindungi alat dan komponen dari kerusakan yang tidak perlu.
- Memastikan Kinerja Optimal
Dalam industri otomotif, penerbangan, dan manufaktur, penggunaan torque wrench membantu memastikan bahwa semua komponen berfungsi dengan baik dan kinerja alat atau mesin berada pada tingkat optimal.
- Standarisasi Proses Pengencangan
Dengan menggunakan torque wrench, proses pengencangan dapat distandarisasi sehingga setiap sambungan mendapatkan kekuatan yang sama. Ini penting dalam proses produksi massal untuk memastikan konsistensi dan kualitas produk.
Jenis-jenis Torque Wrench

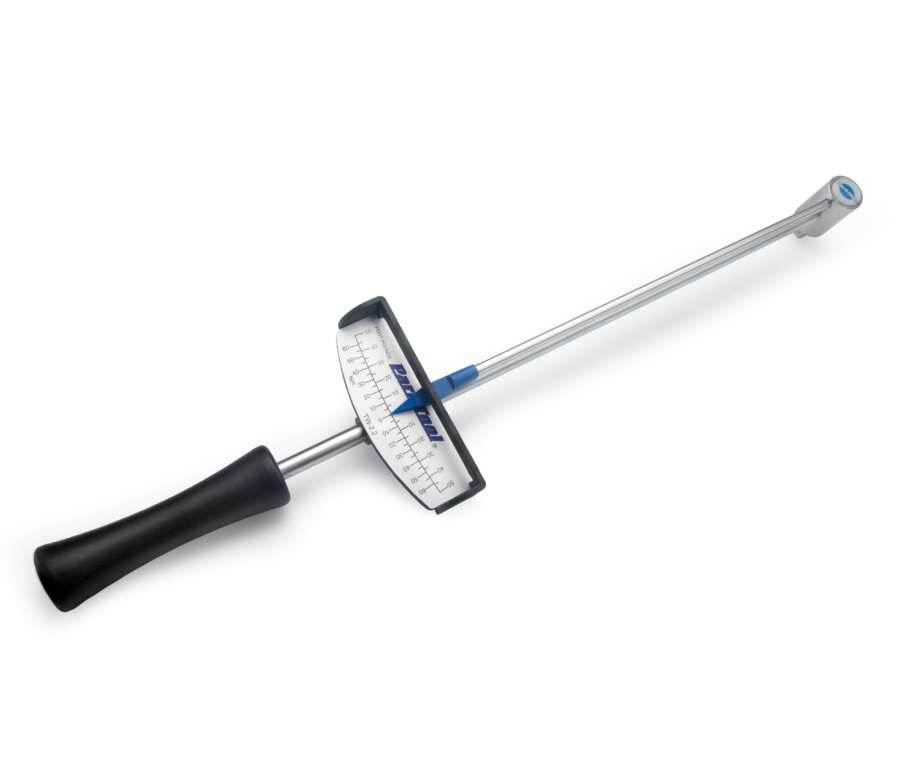

- Beam Torque Wrench
Beam Torque Wrench menggunakan prinsip beam untuk mengukur torsi. Alat ini terdiri dari dua balok; satu balok tetap dan satu balok fleksibel. Ketika torsi diterapkan, balok fleksibel melengkung dan pointer pada balok tetap menunjukkan nilai torsi pada skala. Ini adalah jenis torque wrench yang paling dasar dan sering digunakan karena kesederhanaannya. Ketika pengguna mengencangkan baut atau mur, torsi yang diterapkan menyebabkan balok fleksibel melengkung. Lengkungan ini menyebabkan pointer bergerak di sepanjang skala, menunjukkan nilai torsi yang diterapkan. Karena tidak ada mekanisme klik atau layar digital, pengguna harus mengamati skala untuk memastikan bahwa torsi yang diinginkan tercapai. Beam Torque Wrench sering digunakan dalam perbaikan rumah dan hobi otomotif.

Sumber gambar: https://www.parktool.com/en-us/product/beam-type-torque-wrench-0-60-nm-tw-2-2

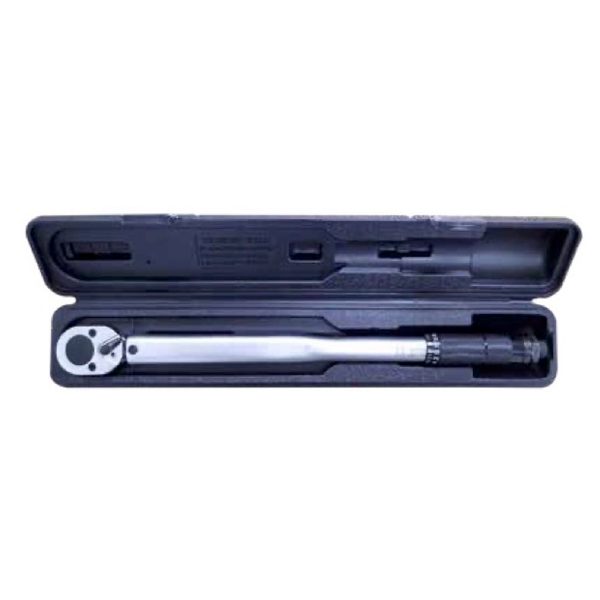

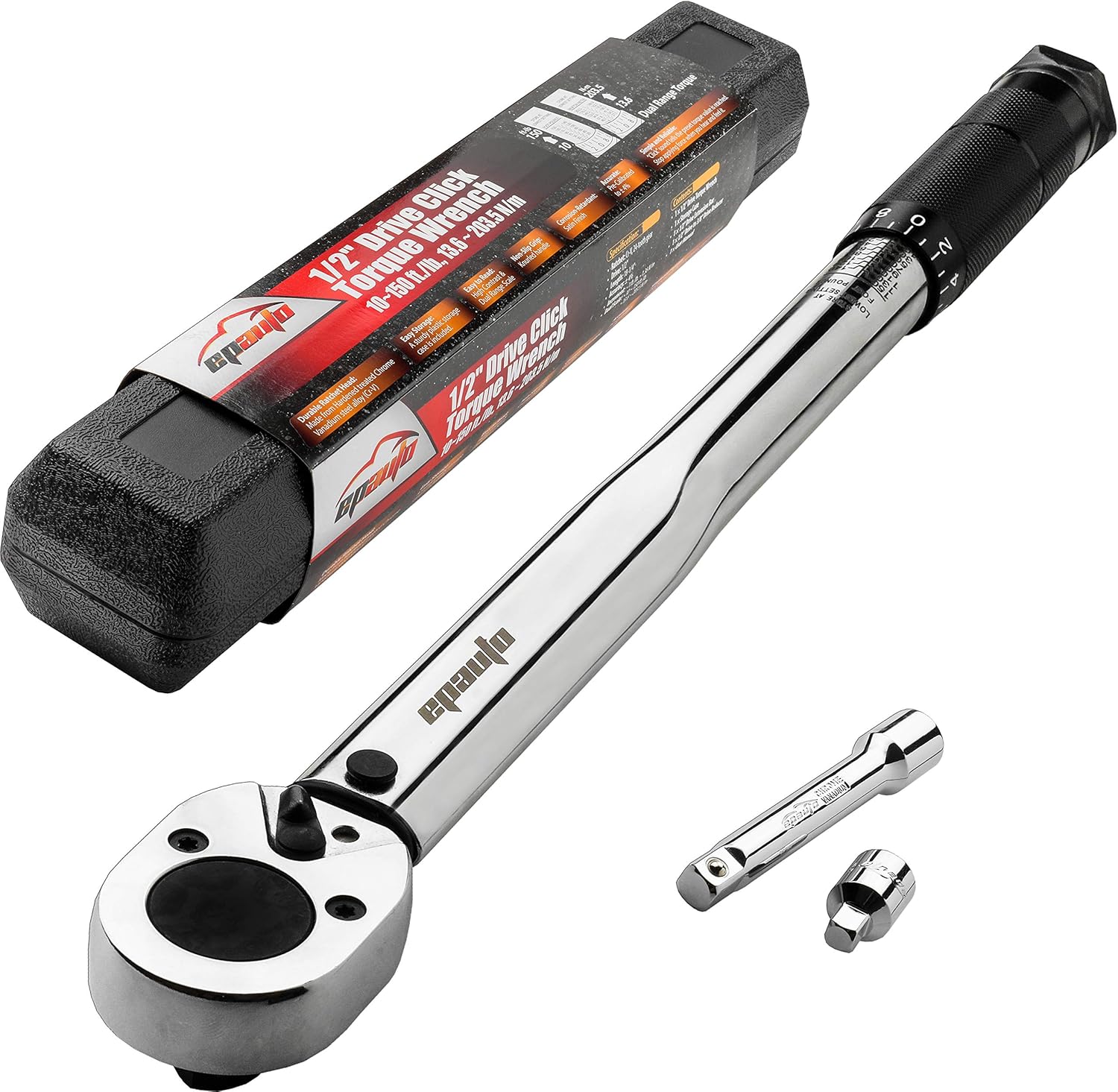

- Click Torque Wrench
Click Torque Wrench dirancang untuk memberikan suara "klik" ketika torsi yang diinginkan tercapai. Ini adalah salah satu jenis torque wrench yang paling populer karena kemudahannya dalam memberikan umpan balik langsung kepada penggunanya, memberi tahu mereka untuk berhenti mengencangkannya.
Alat ini dilengkapi dengan mekanisme pegas yang dapat diatur ke nilai torsi tertentu. Ketika torsi yang diterapkan mencapai nilai yang diatur, pegas melonggar dan menghasilkan bunyi klik yang terdengar dan terasa oleh pengguna. Ini memberi tanda kepada pengguna bahwa torsi yang diinginkan telah tercapai dan mereka harus berhenti mengencangkan.
Click Torque Wrench sangat ideal untuk aplikasi otomotif dan industri di mana akurasi dan keandalan sangat penting. Ini sering digunakan oleh mekanik dan teknisi yang perlu memastikan bahwa setiap baut dan mur dikencangkan dengan kekuatan yang tepat untuk mencegah kerusakan atau kecelakaan.

Sumber gambar: https://wrenchfusion.com/epauto-1-2-inch-drive-click-torque-wrench-review/

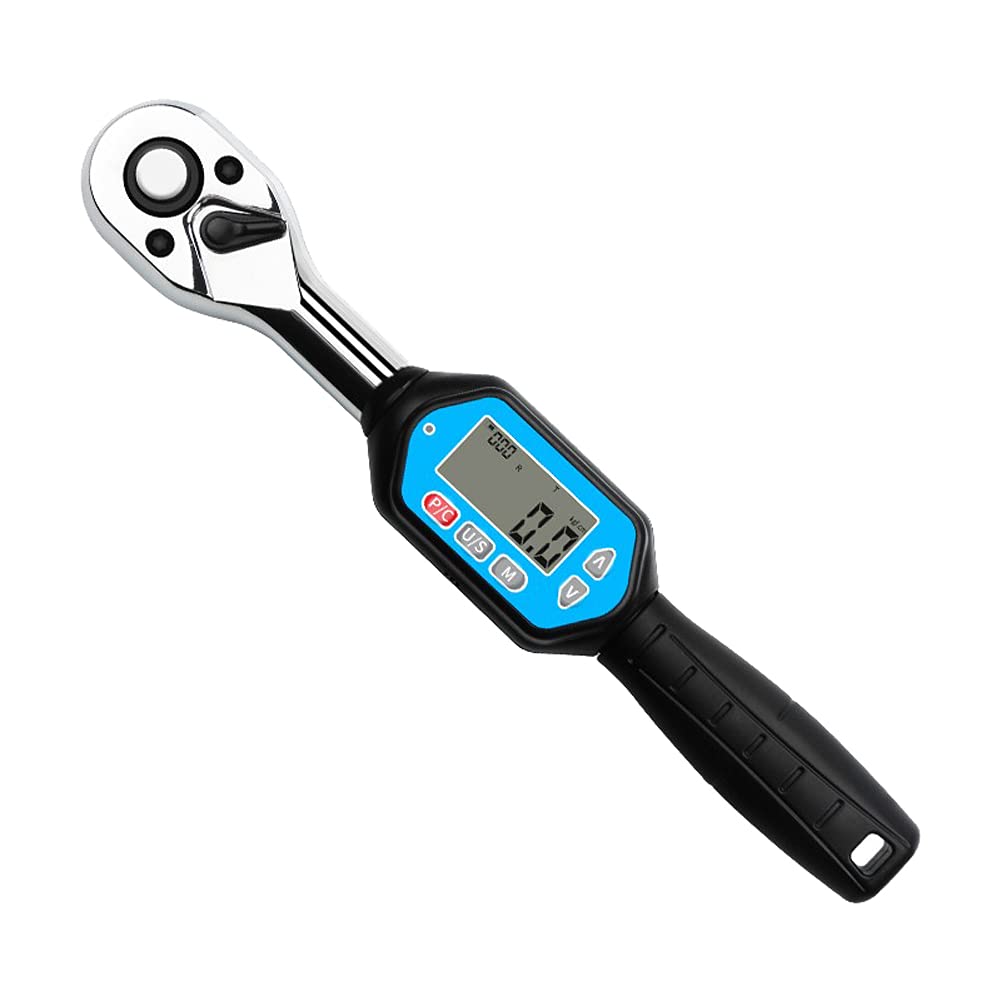

- Digital Torque Wrench
Digital Torque Wrench dilengkapi dengan layar digital yang menampilkan nilai torsi secara real-time. Beberapa model juga memiliki fitur tambahan seperti penyimpanan data, transfer data ke komputer, dan kemampuan untuk mengatur peringatan torsi. Cara kerja alat ini adalah dengan menggunakan sensor elektronik untuk mengukur torsi yang diterapkan, kemudian mengonversi pengukuran tersebut menjadi data digital yang ditampilkan pada layar. Beberapa Digital Torque Wrench memiliki pengaturan yang memungkinkan pengguna untuk menetapkan peringatan ketika torsi tertentu tercapai, membantu menghindari pengencangan berlebihan. Digital Torque Wrench sering digunakan dalam aplikasi yang memerlukan pengukuran torsi sangat akurat, seperti industri otomotif, manufaktur, dan penelitian. Alat ini sangat berguna ketika dokumentasi dan analisis data pengukuran diperlukan.

Sumber gambar: https://www.amazon.in/2-0-60N-m-Electronic-Repairing-Professional-Multifunction/dp/B0963BJLWR

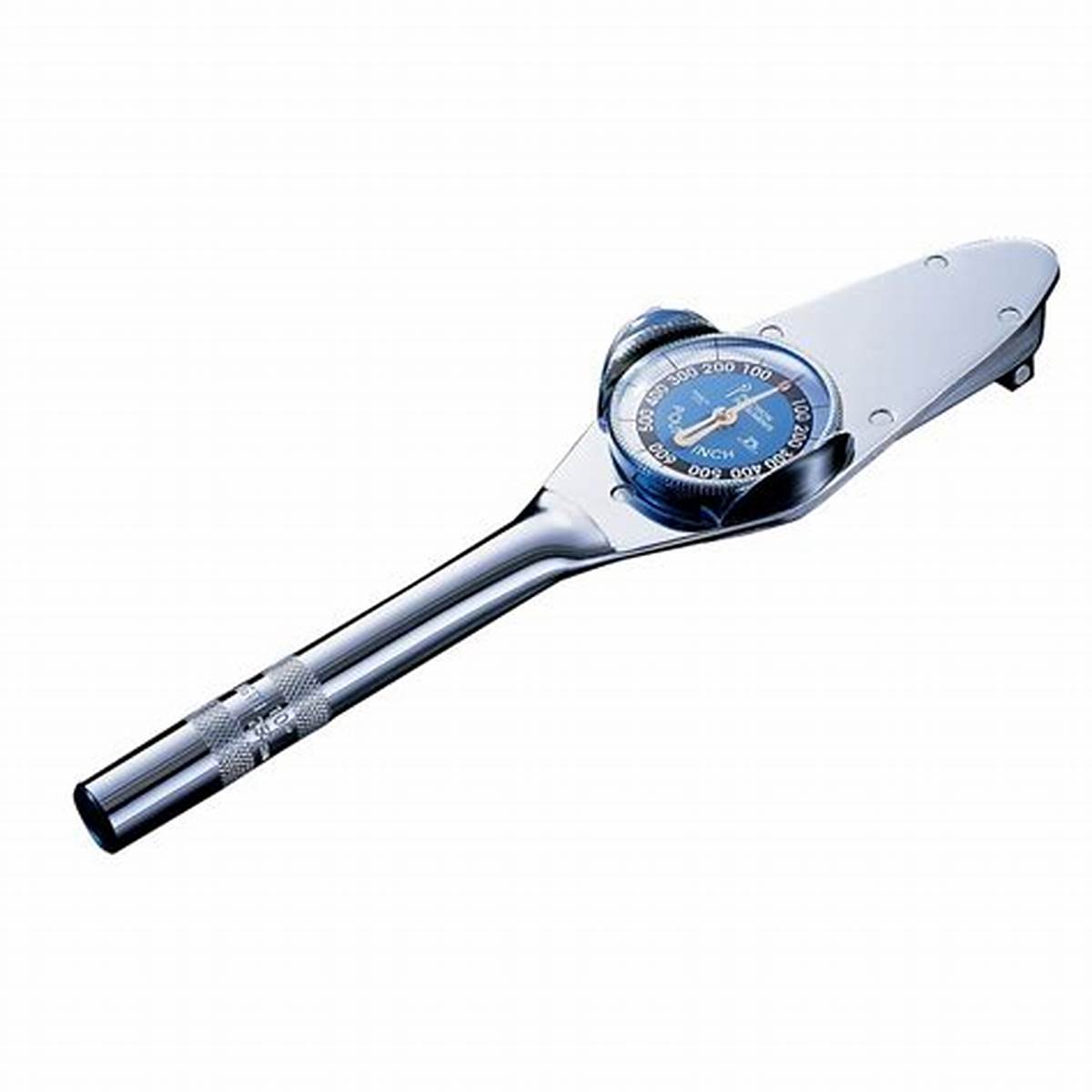

- Dial Torque Wrench
Dial Torque Wrench menggunakan dial analog untuk menunjukkan nilai torsi. Alat ini memberikan cara visual untuk memantau torsi yang diterapkan dengan presisi tinggi, membuatnya jadi ideal untuk tugas yang memerlukan akurasi dan dokumentasi torsinya. Dial Torque Wrench dilengkapi dengan dial yang bergerak seiring dengan aplikasi torsi, sehingga pengguna dapat memantau nilai torsi secara real-time. Pengguna dapat melihat nilai torsi pada dial yang bergerak sesuai dengan gaya yang diterapkan, sehingga dapat menghentikan pengencangannya ketika torsi yang diinginkan telah tercapai. Dial Torque Wrench sering digunakan dalam industri penerbangan dan laboratorium di mana pengukuran torsi presisi tinggi sangatlah penting. Alat ini sangat berguna untuk kalibrasi dan pengujian yang memerlukan dokumentasi nilai torsi yang akurat.

Sumber gambar: https://www.toolsource.com/38-drive-dial-wrenches-c-315_692/precision-instruments-d2f300hm-38-in-dr-dial-torque-wrench-w-m-p-93135.html
Penggunaan Torque Wrench Dalam Perbaikan Otomotif, Konstruksi, dan Aplikasi Industri Lainnya.
Torque Wrench memiliki berbagai penggunaan penting dalam perbaikan otomotif, konstruksi, dan aplikasi industri lainnya. Dalam perbaikan otomotif, Torque Wrench digunakan untuk memastikan semua baut dan mur pada kendaraan dikencangkan dengan torsi yang tepat. Penggunaan yang benar sangat penting untuk menjaga keselamatan dan kinerja kendaraan. Beberapa aplikasi umum termasuk pengencangan roda, perakitan mesin, dan sistem suspensi. Alat ini memastikan pengencangan yang konsisten dan akurat, mencegah kerusakan akibat pengencangan berlebihan atau kurang kencang, serta menjaga integritas struktural dan keselamatan kendaraan.
Di bidang konstruksi, Torque Wrench digunakan untuk memastikan sambungan yang aman dan kokoh pada berbagai struktur bangunan. Penggunaan alat ini penting untuk menjaga stabilitas dan keamanan bangunan. Contoh aplikasi umum termasuk pemasangan rangka baja, instalasi sistem pipa, dan pemasangan perancah. Torque Wrench menjamin sambungan yang aman dan tahan lama, meminimalkan risiko kegagalan struktural, serta meningkatkan efisiensi dan keandalan instalasi.
Dalam aplikasi industri lainnya, Torque Wrench digunakan dalam berbagai sektor seperti manufaktur, penerbangan, dan pemeliharaan peralatan berat. Alat ini membantu memastikan bahwa semua komponen industri bekerja dengan optimal dan aman. Contoh aplikasi umum termasuk manufaktur mesin, pemeliharaan pesawat terbang, dan instalasi peralatan berat. Torque Wrench memastikan komponen industri bekerja dengan optimal, mencegah kecelakaan dan kerusakan peralatan, serta meningkatkan efisiensi dan keselamatan operasional.

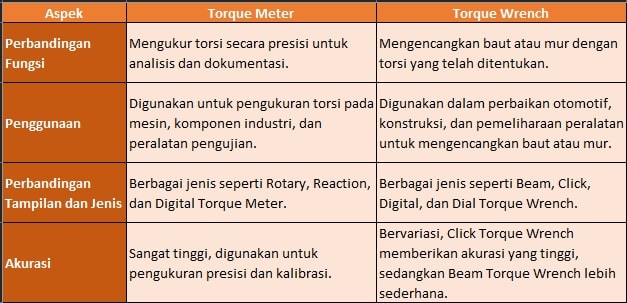

Torque Meter vs Torque Wrench

Torque Meter dan Torque Wrench adalah dua alat yang memiliki fungsi penting dalam berbagai aplikasi teknik dan industri, namun dengan perbedaan yang signifikan. Torque Meter digunakan untuk mengukur torsi secara presisi, sering digunakan dalam analisis, dokumentasi, dan kalibrasi. Alat ini sangat penting ketika pengukuran torsi yang akurat dan konsisten diperlukan. Torque Wrench, di sisi lain, dirancang untuk mengencangkan baut atau mur dengan torsi yang telah ditentukan, memastikan kekuatan pengencangan yang konsisten dan sesuai standar, yang sangat vital dalam perbaikan otomotif, konstruksi, dan pemeliharaan peralatan.
Memilih alat yang tepat sesuai dengan kebutuhan spesifik sangat penting untuk memastikan hasil yang optimal. Torque Meter diperlukan dalam situasi di mana pengukuran presisi tinggi diperlukan untuk analisis dan kontrol kualitas, sedangkan Torque Wrench adalah pilihan ideal untuk tugas-tugas pengencangan di lapangan yang membutuhkan konsistensi dan akurasi.
Pemahaman yang jelas tentang fungsi, penggunaan, dan akurasi masing-masing alat akan membantu dalam menentukan pilihan yang tepat untuk setiap aplikasi, sehingga keselamatan, kinerja, dan efisiensi dapat terjaga dengan baik.
Jika Anda memiliki kebutuhan untuk kalibrasi Torque Meter atau Torque Wrench, dapat menghubungi kami. Kami menyediakan jasa kalibrasi alat-alat ini. Dengan kalibrasi kepada kami, Anda dapat yakin bahwa peralatan Anda akan memberikan performa terbaik di setiap kali penggunaan.
Hubungi Marketing Kami Untuk Jasa Kalibrasi,
(0821-2320-1623)
