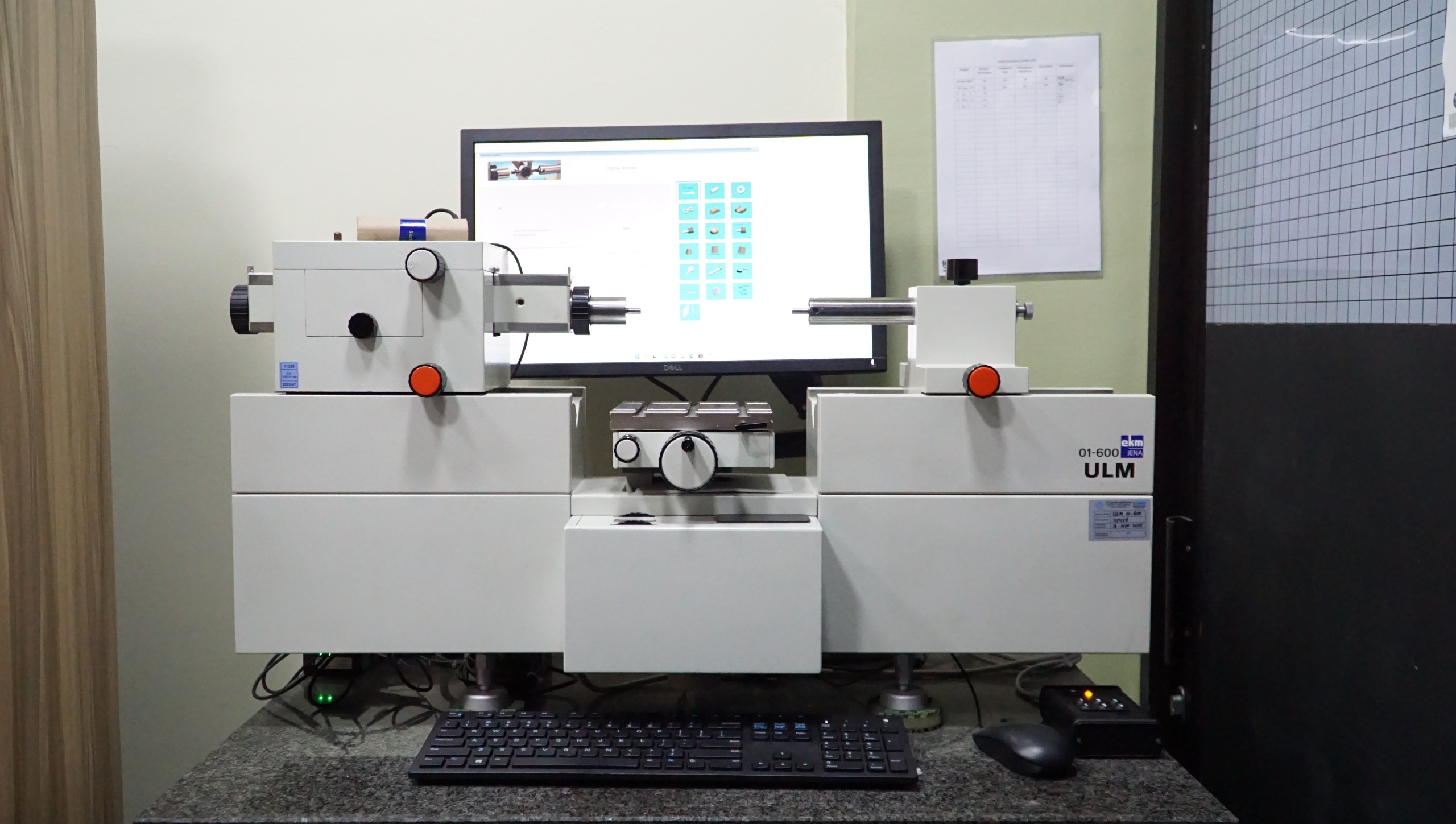

Deskripsi Universal Length Measuring Machine
Universal Length Measuring Machine adalah perangkat pengukur panjang yang digunakan untuk memastikan akurasi tinggi dalam berbagai aplikasi industri. Alat ini dirancang untuk memenuhi kebutuhan kalibrasi dan pengukuran dengan tingkat presisi yang sangat tinggi, yang sangat penting dalam lingkungan produksi dan laboratorium.
Spesifikasi Teknis
- Rentang Pengukuran
Universal Length Measuring Machine memiliki rentang pengukuran yang bervariasi dari 0 hingga 600 mm, memungkinkan pengguna untuk mengukur berbagai objek dengan panjang yang berbeda.
- Akurasi Pengukuran
Dengan tingkat akurasi ±0,1 µm (mikrometer), alat ini memastikan hasil pengukuran yang sangat tepat dan dapat diandalkan.
- Resolusi
Resolusi alat ini mencapai 0,01 µm, memberikan detail yang sangat halus dalam setiap pengukuran.
Fitur Utama
- Sistem Pengukuran Non-Kontak
Alat ini menggunakan teknologi laser interferometer, yang memungkinkan pengukuran dilakukan tanpa kontak fisik dengan objek. Hal ini mengurangi risiko kerusakan pada objek yang diukur dan memastikan hasil pengukuran yang konsisten.
- Desain Ergonomis
Desain alat ini dibuat sedemikian rupa untuk memudahkan pengguna dalam mengoperasikannya. Dengan tampilan yang intuitif dan fitur kontrol yang mudah diakses, pengguna dapat melakukan pengukuran dengan cepat dan efisien.
- Kompatibilitas Luas
Universal Length Measuring Machine kompatibel dengan berbagai jenis alat ukur panjang, sehingga dapat digunakan untuk kalibrasi berbagai alat seperti penggaris, mikrometer, kaliper, dan indikator presisi.
- Sistem Kontrol Berbasis Komputer
Dilengkapi dengan sistem kontrol berbasis komputer, alat ini memungkinkan analisis data yang lebih mendalam dan penyimpanan hasil pengukuran untuk referensi di masa mendatang.
Komponen dan Aksesori:
- Kepala Pengukur yang Dapat Diganti
Alat ini dilengkapi dengan kepala pengukur yang dapat diganti sesuai kebutuhan, sehingga meningkatkan fleksibilitas dalam penggunaannya.
- Aksesori Tambahan
Terdapat berbagai aksesori tambahan yang dapat digunakan untuk aplikasi pengukuran yang spesifik, seperti pengukuran gigi gear, pengukuran diameter dalam, dan lain-lain.
- Sistem Kalibrasi Otomatis
Alat ini juga memiliki fitur kalibrasi otomatis yang memastikan alat selalu dalam kondisi optimal untuk melakukan pengukuran.
Dengan fitur-fitur ini, Universal Length Measuring Machine menjadi pilihan utama dalam dunia industri untuk memastikan bahwa semua alat ukur berada dalam kondisi yang sesuai dengan standar.

Fungsi Universal Length Measuring Machine
Universal Length Measuring Machine dirancang untuk mengukur panjang dengan tingkat akurasi yang sangat tinggi. Dengan menggunakan teknologi laser interferometer, alat ini dapat mengukur objek tanpa kontak fisik, sehingga meminimalkan risiko kerusakan dan memastikan hasil pengukuran yang konsisten dan akurat. Sistem pengukuran non-kontak ini memungkinkan pengguna untuk melakukan pengukuran dengan cepat dan efisien, menjadikannya sangat berguna dalam lingkungan produksi dan laboratorium.
Kehandalan dan Akurasi:
Universal Length Measuring Machine dikenal karena kehandalan dan akurasinya yang luar biasa. Dengan menggunakan teknologi terbaru dan sistem kalibrasi otomatis, alat ini memastikan bahwa semua pengukuran dilakukan dengan ketepatan yang tinggi dan konsisten. Alat ini juga dilengkapi dengan sistem kontrol berbasis komputer yang memungkinkan analisis data yang mendalam dan penyimpanan hasil pengukuran untuk referensi di masa mendatang. Semua fitur ini menjadikan Universal Length Measuring Machine sebagai pilihan utama dalam dunia industri untuk memastikan bahwa semua alat ukur berada dalam kondisi optimal dan sesuai dengan standar.
Jenis Alat yang Bisa Dikalibrasi
- Mikrometer
Mikrometer adalah alat ukur presisi yang sering digunakan untuk mengukur diameter, ketebalan, dan panjang benda dengan akurasi tinggi. Universal Length Measuring Machine dapat mengkalibrasi Outside, Inside, dan Head Micrometer. Dengan kalibrasi yang tepat, mikrometer dapat memberikan hasil pengukuran yang sangat akurat dan dapat diandalkan.
- Indikator dan Alat Ukur Presisi
Indikator presisi, seperti dial indicator dan dan LVDT (Linear Variable Differential Transformer). Universal Length Measuring Machine dapat mengkalibrasi berbagai jenis indikator presisi ini untuk memastikan bahwa mereka memberikan hasil pengukuran yang tepat. Kalibrasi indikator presisi sangat penting dalam aplikasi yang memerlukan tingkat akurasi tinggi, seperti dalam kontrol kualitas dan inspeksi produk.
- Alat-Alat Lain yang Relevan dalam Industri
Selain alat-alat di atas, Universal Length Measuring Machine juga dapat digunakan untuk mengkalibrasi berbagai alat ukur panjang lainnya yang digunakan dalam industri. Beberapa di antaranya termasuk Caliper Checker, Setting Bar Gauge, Ring Gauge, Thread Ring Gauge, Thread Plug Gauge, Bore Gauge, Snap Gauge, Pin Gauge, Plug Gauge, Diameter Gauge. dan alat ukur khusus lainnya. Kemampuan untuk mengkalibrasi berbagai jenis alat ukur ini menjadikan Universal Length Measuring Machine sangat serbaguna dan berguna dalam berbagai aplikasi industri.
Contoh Penggunaan, Hasil Kalibrasi dan Analisis
Contoh Penggunaan Universal Length Measuring Machine dalam Industri:
Universal Length Measuring Machine digunakan dalam berbagai industri untuk memastikan akurasi dan keandalan alat ukur panjang. Salah satu contoh penggunaan alat ini adalah dalam industri otomotif, di mana komponen-komponen mesin harus diproduksi dengan presisi tinggi untuk memastikan kinerja dan keselamatan kendaraan. Dalam industri otomotif, mikrometer mengukur dimensi komponen mesin yang harus memenuhi toleransi ketat. Dengan kalibrasi yang tepat, alat-alat ini dapat memberikan hasil pengukuran yang sangat akurat dan dapat diandalkan, yang sangat penting dalam memastikan kualitas dan keselamatan kendaraan.
Contoh lain adalah dalam industri manufaktur elektronik, di mana Universal Length Measuring Machine digunakan untuk mengkalibrasi indikator presisi seperti dial indicator dan LVDT. Ketepatan pengukuran sangat penting dalam produksi perangkat elektronik untuk memastikan bahwa komponen elektronik berfungsi dengan baik dan sesuai dengan spesifikasi yang ditetapkan. Kalibrasi indikator presisi memastikan bahwa variasi kecil dalam dimensi dapat terdeteksi dan dikoreksi dengan tepat, sehingga meningkatkan kualitas produk akhir.
Hasil Kalibrasi dan Analisis:
Hasil kalibrasi menggunakan Universal Length Measuring Machine menunjukkan bahwa alat ini mampu memberikan hasil pengukuran dengan tingkat akurasi yang sangat tinggi. Sebagai contoh, dalam pengukuran mikrometer dengan rentang 0-25 mm, alat ini mampu mengukur dengan akurasi ±0,1 µm. Hasil ini memastikan bahwa mikrometer yang dikalibrasi menggunakan Universal Length Measuring Machine dapat memberikan pengukuran yang akurat dan konsisten dalam aplikasi industri.
Selain itu, analisis data hasil kalibrasi menunjukkan bahwa Universal Length Measuring Machine memiliki kemampuan untuk mendeteksi perbedaan ukuran yang sangat kecil, sehingga meminimalkan risiko kesalahan dalam produksi. Data hasil kalibrasi dapat disimpan dan dianalisis lebih lanjut untuk meningkatkan proses produksi dan memastikan bahwa semua alat ukur berfungsi dengan baik.
Dengan kemampuan kalibrasi yang tinggi, Universal Length Measuring Machine membantu industri dalam memastikan bahwa semua alat ukur panjang berada dalam kondisi optimal dan sesuai dengan standar. Hal ini tidak hanya meningkatkan kualitas produk, tetapi juga efisiensi dan keselamatan dalam proses produksi.
Nah, jadi kalian sudah mengenal dan memahami Universal Length Measuring Machine dari fungsinya, jenis-jenis alat yang bisa di kalibrasi, hingga hasil dan analisis dari penggunaan alat ini.
Apabila anda membutuhkan jasa kalibrasi alat-alat kami siap membantu anda.
Hubungi Marketing Kami Untuk Jasa Kalibrasi,
(0821-2320-1623)
Referensi:
KC Precision Pvt. Ltd. (n.d.). Universal Length Measuring Machine (ULM): KCP. https://www.kcpindia.com/universal-length-measuring-machine-ulm.html
Length measuring machine - Precimar ULM series. (n.d.). [Video]. MAHR - Automatic / Calibration / Horizontal. https://www.directindustry.com/prod/mahr/product-9205-2001286.html
Precimar. (n.d.-a). Precimar. Calibration Metrology. In Precimar. ULM Length Measuring Instruments. https://www.mytolerans.se/upl/files/165843/ulm-ulm-s-ulm-l.pdf#:~:text=They%20are%20used%20for%20high-precision%20length%20measurements%20on,etc.%20and%20for%20checking%20gages%20and%20test%20equipment.
Precimar. (n.d.-b). Precimar. ULM-E Length Measuring Instruments. In Calibration Metrology. https://willrich.com/wp-content/uploads/2014/08/Mahr-Federal-ULM-for-Ultra-High-Precision-Measurement-of-Fixed-Limit-Gages.pdf
Ditulis oleh Shinta Nursyam R.
